從一份電子發票認識OFD和XML格式
當前位置：點晴教程→知識管理交流
→『 企業管理交流 』

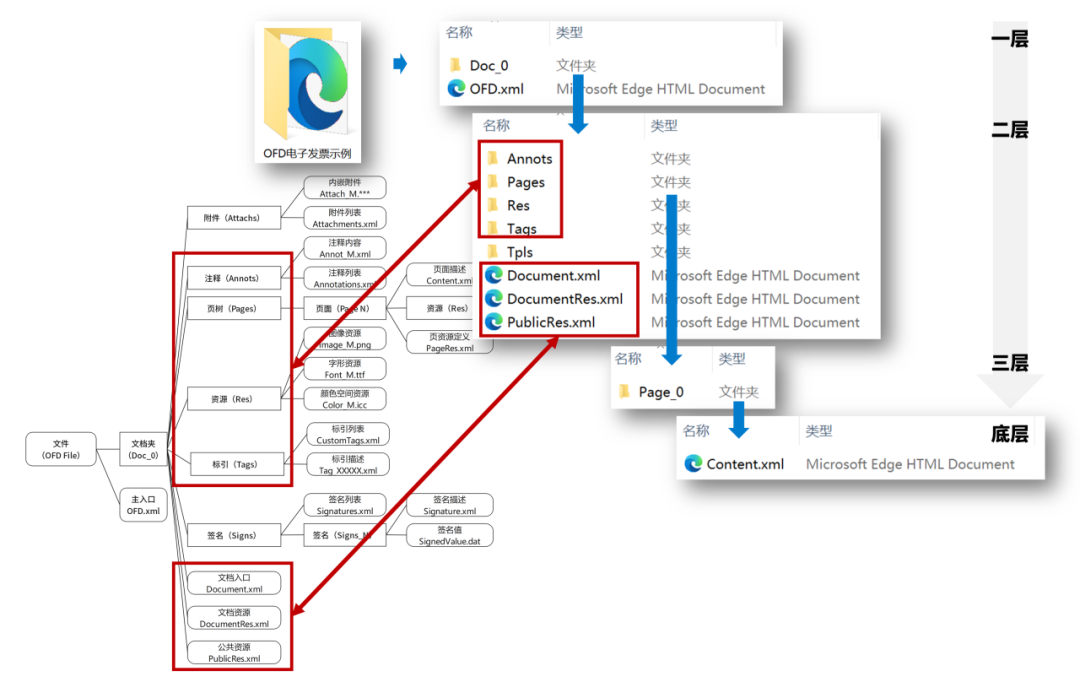

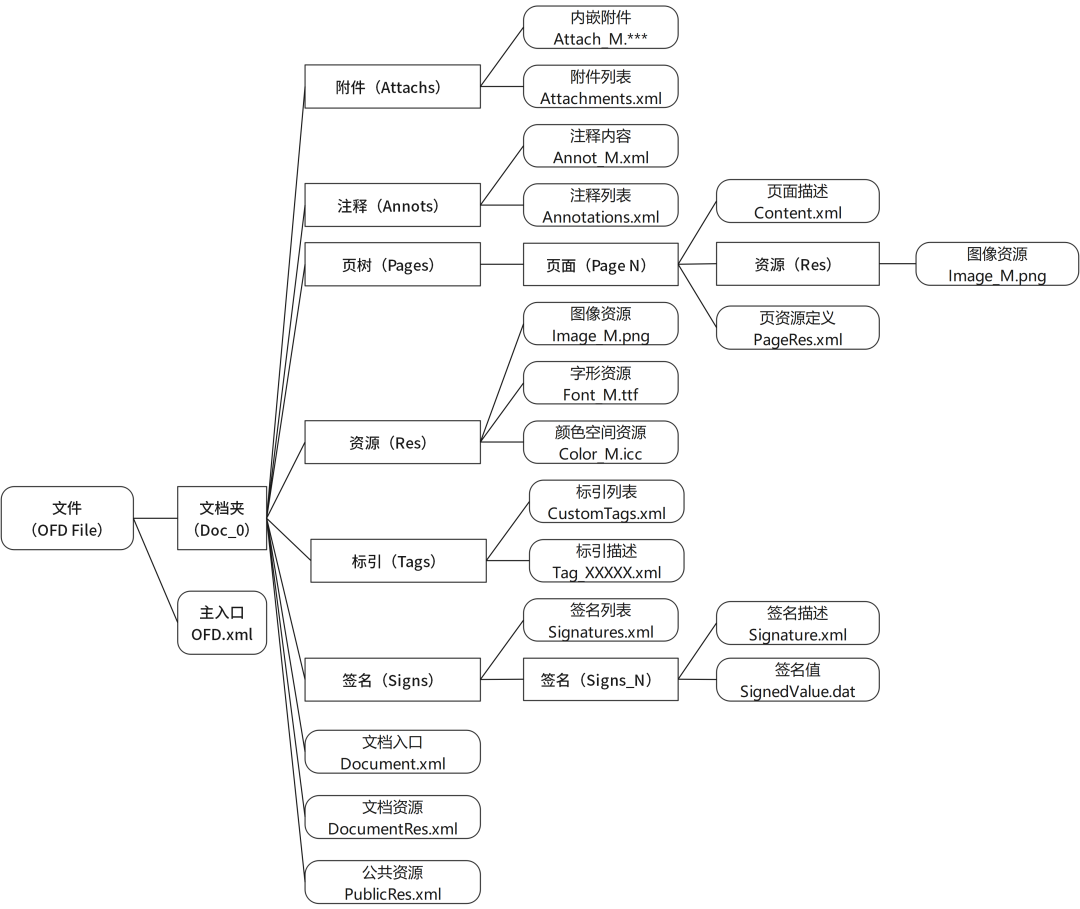

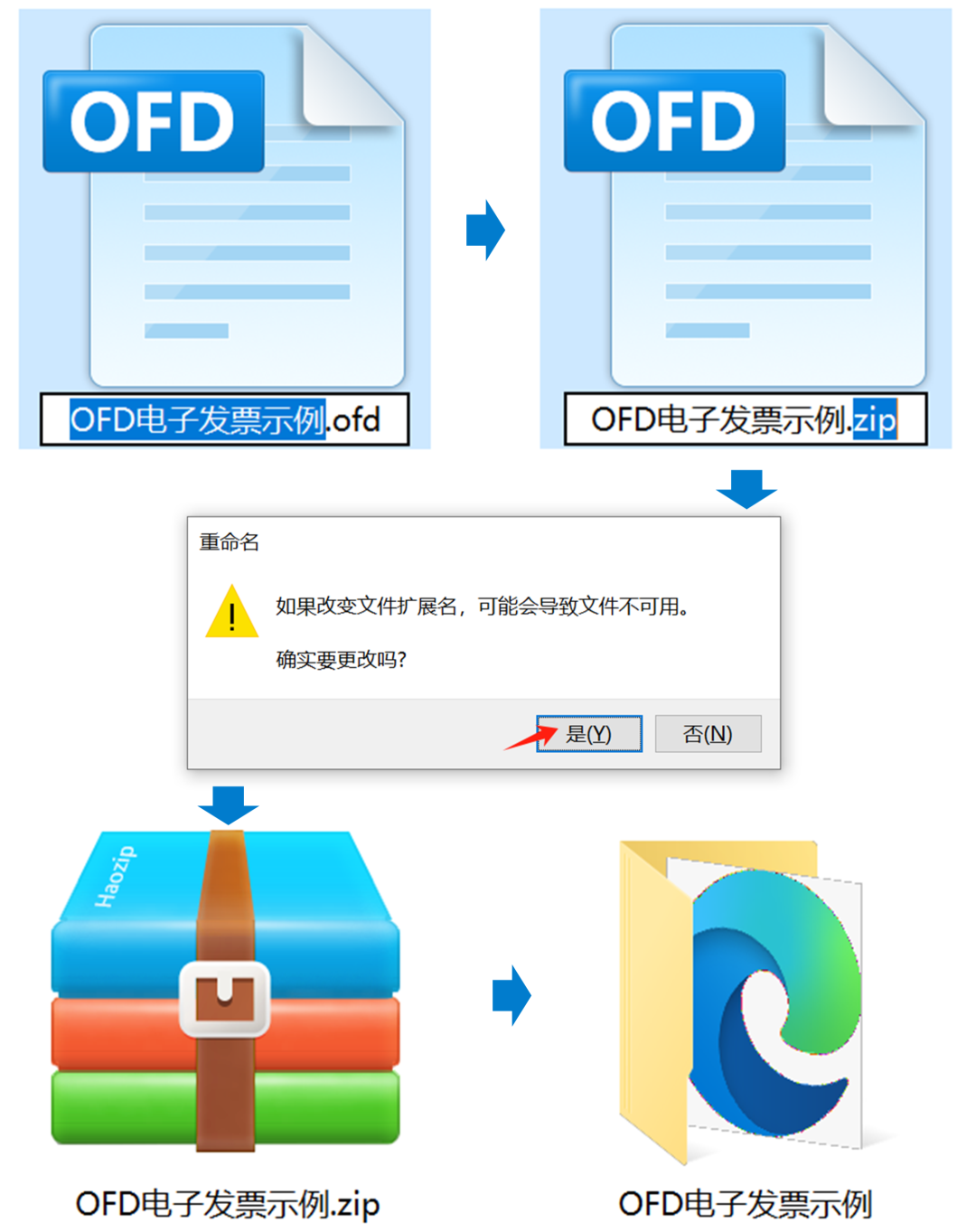

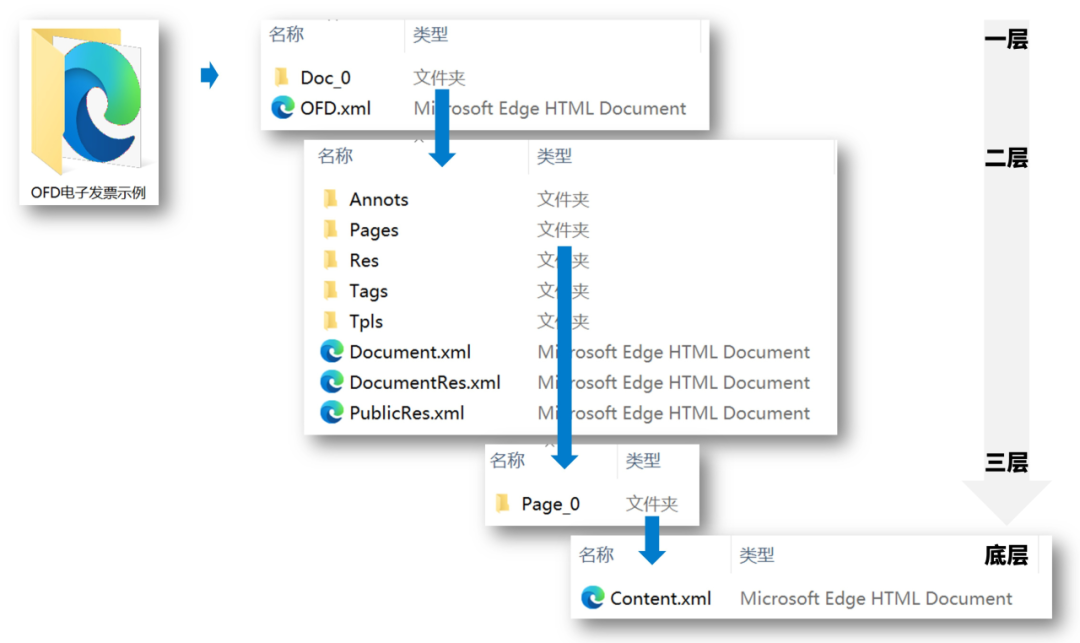

/引言/ OFD（Open Fixed-layout Document）是我國自主研發的一種版式文檔格式，相比于市場上流行的PDF（Portable Document Format）格式，是一種更自主、更創新、更可靠的選擇。 從國家標準方面看，OFD格式正式開始于《電子文件存儲與交換格式 版式文檔》（GB/T 33190-2016），在此基礎上，根據電子文件長期保存、自包含、自描述等檔案管理需求，《信息技術 OFD檔案應用指南》（GB/T 42133-2022）對OFD進一步提出標準化要求。 目前OFD格式在黨政機關電子公文歸檔和電子發票方面應用較為廣泛，備受行政辦公、公共事務辦理等業務從業人員關注。 下面，筆者以一份電子發票為例，對OFD文件結構及內容進行概括性描述，以期幫助非專業讀者更為具象地認識到OFD的獨特之處。在此基礎上，從OFD文件格式框架“XML+ZIP”出發，進一步引導非專業讀者探知XML（Extensible Markup Language）領域。 01 獲取OFD格式電子發票 國家稅務總局電子發票服務平臺中，一份電子發票對應了3種格式的電子文件，分別是PDF、OFD、XML，可以直接下載至本地保存。 如果需要對電子發票進行離線閱覽，PDF可以使用通用瀏覽器、國內外版式文件閱讀器打開閱覽，OFD可以使用國內版式文件閱讀器打開閱覽（如金山WPS等），XML可以使用通用瀏覽器打開閱覽。PDF和OFD顯示一致，呈現為符合通俗習慣的、易于普通人閱讀理解的書面表格樣式，這也是PDF、OFD被稱之為“版式”格式的主要原因。而XML與前兩者不同，呈現為多層級的結構化數據排列樣式，易于機器解析，相比之下，對于自然人而言，XML的閱讀理解難度遠遠大于版式文檔。 02 解壓電子發票看OFD文件結構 兩步呈現OFD電子發票的“XML+ZIP” 現代文件格式框架。 # 第一步：解壓。 直接將OFD電子文件后綴名“.ofd”修改為“.ZIP”，便得到一個ZIP壓縮包，使用解壓工具對壓縮包進行解壓，便得到一個文件夾。 # 第二步：逐層查看文件結構。 進入文件夾，便可依次查看各層文件夾和XML文件。 通過上述簡單的兩步操作，可以清晰地感受到OFD現代文件格式框架的涵義，多層文件夾結構顯得既簡煉又清晰，讓人感覺十分干凈。 03 版式呈現內容數據結構化組織 OFD文件結構打開后，對照GB/T 33190-2016和GB/T 42133-2022，便可進一步認識各個文件夾及XML的內容及作用。 GB/T 42133-2022給出的OFD文件的包內結構如下圖所示： # 第一層： 含文件夾“文檔夾（Doc_0）”和XML“主入口OFD.xml”。主入口XML提供了文檔的結構和內容的入口點，是訪問和解析整個文檔內容的起點，其內容結構如下圖所示： # 第二層： 含文件夾“注釋?zhuān)ˋnnots）”、“頁樹（Pages）”、“資源（Res）”、“標引（Tags）”和 XML“文檔入口Document.xml”、“文檔資源DocumentRes.xml”、“公共資源PublicRes.xml”。OFD文件結構第二層將文檔內容按照功能或特性進行分組，以便更好地管理和訪問內容，同時也可以提高OFD文件的可維護性。 # 第三層及更深層： 以“頁樹（Pages）”為例，第三層為文件夾“頁面（Page N）”，第四層為XML“頁面描述Content.xml”，描述文檔頁面信息。 XML（Content.xml）中，Area描述頁面區域， Content描述頁面內容；在Content下，Layer描述層對象；在Layer下，TextObject描述文字對象，PathObject描述圖形對象，ImageObject描述圖像對象。 TextObject文字對象依次描述了編號標識（ID）、區域（Boundary）、字體（Font）、大小（Size）、定位（TextCode）、字間距（DeltaX）、值。 PathObject圖形對象依次描述了編號標識（ID）、區域（Boundary）、線寬（LineWidth）、線型（Fill）、圖形輪廓（AbbreviatedData），M、B、L分別指代不同的路徑方式。 ImageObject圖像對象依次描述了編號標識（ID）、圖像變換矩陣（CTM）、區域（Boundary）、引用資源編號標識（ResourceID）。 通過對OFD中文件夾和XML的逐層拆解，可以看出OFD文檔自包含、自描述的嚴謹和細致，在國家標準的規定下，任意數據在XML內、XML與XML之間均能實現相互引用、相互解釋。 相比之下，PDF則難以在通用環境下呈現出結構化的數據形態，若將PDF電子文件后綴“.pdf”修改為“.txt”，再使用記事本打開，將呈現為具有一定規律但難以被自然人閱讀理解的字符塊。 04 回看XML文件數據結構與內容 回看從官網中直接下載的電子發票XML，對照《電子發票基礎信息規范》（GB/T 36609-2018），在XML結構樹中，首先是EInvoice描述電子發票；在EInvoice下， EInvoiceData描述電子發票數據，SellerAuthentication描述賣方認證信息等；在SellerAuthentication下，SellerIdNum描述銷售方識別號，SellerName描述銷售方名稱，SellerAddr描述銷售方地址等。 對比OFD中的XML和電子發票XML，可以分析出兩者的相同之處和不同之處。 相同之處 主要體現為兩點，一是XML中的數據項以層級樹狀結構組織在一起，二是XML中數據項的基本形式為<屬性>值，數據值被對尖括號標簽<>所包含。清晰明了的結構設定本身就是XML描述語言的優勢所在。 不同之處 主要體現為兩點，一是XML中數據項的定義不同，二是XML中<屬性>值的基本形式可以被說明、擴充。靈活且包容的自定義特性正是XML擴展性的體現。 05 結語 基于上文的闡述，我想大家對于OFD文件格式有了比較深入的了解，可以說OFD是由XML組合而成的版式文檔，OFD的特點在于自主可控、現代文件格式框架；而XML的特點在于結構簡單清晰、應用靈活擴展、便于計算機程序訪問和處理；當然，PDF格式也有其優勢，比如應用更為廣泛，生態更為豐富等，各種文件格式之間的轉換也更為方便，對于普通用戶來說更通用、更易用、更實用。 我想這也是國家稅務總局官網為什么要提供PDF、OFD、XML三種格式電子發票的原因吧！ 該文章在 2024/7/25 0:15:54 編輯過 |
