在這個一切都往云上搬的時代，設計類應用也在快速告別笨重的本地軟件。然而，CAD —— 尤其是 AutoCAD 的 DWG 和 DXF 文件查看 —— 卻像是最后的頑固堡壘，大多數 CAD 查看器仍然依賴龐大的桌面應用、后臺服務器渲染，或者犧牲性能和隱私。

那有沒有可能，我們直接在瀏覽器里流暢查看和操作 DWG/DXF 文件？無需安裝，無需聯網，全離線支持？

答案是：有！

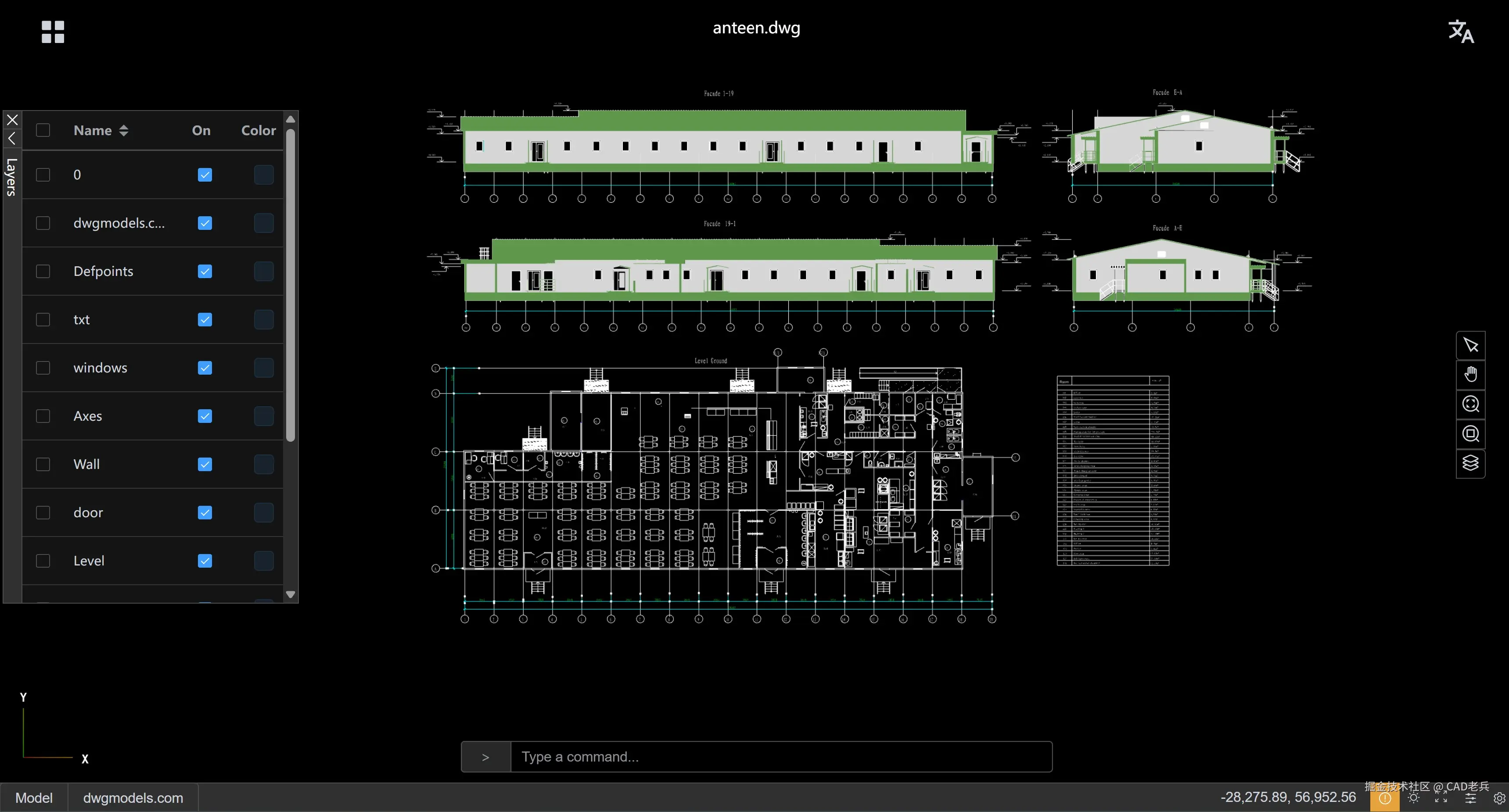

歡迎認識 CAD-Viewer —— 一款高性能、可擴展、以隱私為核心的 Web CAD 查看器。它完全基于 WebAssembly 和 WebGL，在瀏覽器中本地運行，不依賴任何后端。無論你是在構建專業工程平臺，還是想把 CAD 能力集成進 CMS，又或者只是想離線安全查看圖紙，CAD-Viewer 都能幫你輕松實現。

為什么“瀏覽器里的 CAD”是趨勢？

傳統 CAD 軟件固然強大，但它們又貴又大，只能裝在電腦上，更新慢，還經常卡頓。過去，無論工程師還是設計師，只是為了**“看一眼圖紙”**，都不得不安裝龐大的軟件，或者接入后臺渲染服務。

而 CAD-Viewer 徹底顛覆了這種方式。它在瀏覽器中直接加載、解析、渲染 DWG 和 DXF 文件，特點包括：

• 無需服務器支持
• 文件不上傳，隱私不外泄
• 無需安裝插件或軟件
• 支持靜態網站部署（如 GitHub Pages 或 Vercel）

這種全新模式為很多應用場景打開了大門：

• 注重隱私的行業（國防、政府、大型企業）
• 離線工作場景（建筑工地、現場巡檢）
• 輕量平臺嵌入（CMS、SaaS、Web門戶）
• 自定義 CAD 應用（教育、仿真、設計審閱）

架構一覽：模塊化、可擴展的未來引擎

CAD-Viewer 的背后是一套高度模塊化、可擴展的架構，層層解耦，職責清晰，從文件解析、數據建模、圖形渲染，到 UI 交互，都有各自的模塊負責。

數據模型核心：@mlightcad/data-model

CAD-Viewer 的“心臟”是基于開源項目 realdwg-web? 構建的內存數據庫，靈感來自 AutoCAD 的 ObjectARX 接口，提供一整套 CAD 數據結構：

• 類似 AcDbLine、AcDbCircle 等實體類，組織清晰
• 支持模型空間與布局空間的組織與遍歷
• 為 DWG/DXF 解析器提供統一的數據寫入接口，屏蔽底層復雜的二進制處理

簡而言之，它是瀏覽器里的“迷你 AutoCAD 數據庫”。

文件解析器：libdxfrw-converter

DWG 和 DXF 是著名的復雜文件格式。CAD-Viewer 使用 C++ 編寫、編譯為 WebAssembly 的 libdxfrw 引擎，在瀏覽器中直接解析這些格式，無需服務器介入：

• 客戶端解析 DWG/DXF 內容
• 自動構建內存數據庫結構
• 插件式設計，未來可支持 SVG 等其他格式

真正實現了文件“即拖即看，離線也能飛”。

WebGL 渲染層：three-renderer

有了數據，就要看圖。CAD-Viewer 使用 Three.js 將 CAD 實體轉為高性能 WebGL 圖形，實現流暢的三維交互：

• 把 CAD 實體（線、圓、文字、填充等）轉為 Three.js Mesh
• 支持 GPU 加速渲染、大圖紙分批繪制、材質緩存
• 提供縮放、平移、圖層控制、對象顯示隱藏等交互功能

這一層徹底解耦數據與顯示，開發者可以自由定制 UI。

應用層：cad-viewer 與 cad-simple-viewer

針對不同需求，CAD-Viewer 提供兩種用法：

cad-viewer: Vue 3 組件

• ? 自帶工具欄、狀態管理和樣式
• ? 即插即用，適合 Vue 項目
• ? 適合快速搭建儀表盤、后臺界面

cad-simple-viewer: 無 UI 內核

• ? 沒有任何 UI 依賴
• ? 提供底層渲染鉤子和控制命令
• ? 可嵌入 React、Angular、原生 JS 應用或自定義框架

性能爆表，復雜圖紙也能秒開

很多人可能以為：“瀏覽器渲染 DWG？是不是只能跑個小玩具圖紙？”

錯！

CAD-Viewer 做了多種性能優化，確保你打開的是“真實工程圖”也能穩穩運行：

• WebGL 批渲染和實例化，減少繪制調用
• GPU 著色器優化，矢量圖形清晰銳利
• 圖層與空間索引控制，提高渲染效率
• 材質緩存，重復元素不重復處理

結果就是：復雜圖紙，流暢渲染，60+ FPS 根本不是問題。

開發者友好，輕松擴展

CAD-Viewer 是為開發者打造的工具，架構模塊化，文檔清晰，易于定制和二次開發：

• 簡潔命令與事件 API
• ES 模塊可 tree-shaking
• UI 和交互可掛鉤擴展
• 文件加載器可配置（支持 DWG、DXF，未來支持 SVG）
• 插件機制支持功能擴展

不論是想做協同審圖平臺、教育類模擬應用，還是嵌入 ERP 的圖紙組件，CAD-Viewer 都能滿足你的場景。

隱私為先，絕不上傳圖紙

很多行業對圖紙數據極度敏感，云端傳輸是不被允許的。CAD-Viewer 的“全前端設計”恰好解決了這一問題：

• 文件絕不上傳服務器
• 離線運行無障礙（哪怕在飛機上）
• 可部署為靜態網站，無需后端或數據庫
• 拖拽本地文件立即查看，無需任何上傳操作

這使它成為：

• 工地巡檢等離線工具
• 內網環境部署的高安全工具
• 滿足 GDPR 的合規產品
• 強調隱私保護的SaaS 平臺的理想選擇

未來規劃：走向完整 Web CAD 生態

CAD-Viewer 正在快速迭代，未來的功能圖景非常令人期待：

? 已實現：

• DWG/DXF 文件解析
• WebGL 高性能渲染
• 圖層控制、縮放、平移
• Vue 3 UI 組件
• 無 UI 模式 API

?? 即將上線：

• SVG 導出
• 塊編輯與捕捉
• 微信小程序支持
• 高級批注工具

?? 未來展望：

• 瀏覽器內完整 CAD 編輯器
• WebRTC/CRDT 協同編輯
• 集成 CMS（如 Notion、WordPress）
• 支持地圖圖層（OpenLayers/Leaflet）
• 輕量化 BIM 支持

?? 如何安裝與使用

Vue 3 項目：
?? cad-viewer 使用文檔

框架無關場景：
?? cad-simple-viewer 使用文檔

開源，MIT 許可，歡迎參與！

CAD-Viewer 在 GitHub 上完全開源，使用的是寬松的 MIT 協議：

• ? 可自由用于商業或私有項目
• ? 歡迎 Fork、定制或改進
• ? 歡迎貢獻功能、修復或插件

如果你也相信 CAD 的未來屬于 Web，不妨加入我們！

GitHub 項目地址：?? https://github.com/mlight-lee/cad-viewer

最后的話

CAD 的未來正在悄然發生轉變，CAD-Viewer 正站在這場變革的前沿。它用純前端架構、GPU 加速渲染和靈活的模塊化設計，重新定義了 CAD 的呈現方式。

如果你正在構建現代 CAD 工具、注重隱私的平臺，或者只是想找一個到處都能用的 DWG 查看器，CAD-Viewer 值得你加入工具箱！
